1.超聲流液位差計HY-YWC300D概述
HY-YWC300D超聲流液位差計可直接顯示瞬時流量與累計流量，內置 EEPROM 數字存儲器，停電后確 保數據不丟失。可與各種國家標準堰或槽配套，可廣泛用于各類水質排放總量的計 量或監測，測量結果不受水質的影響。超聲波明渠流量計還內置了多種不同算法， 適合多種標準堰槽，選配通訊接口，易于同其它 DCS、PLC 系統連接，以實現工業 的遠程監測、控制。
超聲流液位差計HY-YWC300D特點
穩定可靠 在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購 選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。 精度高 公司擁有的聲波智能技術，使超聲波明渠流量計的精度大大提高，液位精 度達到 0.3％，能夠抗各種干擾波。
故障率低、易安裝、易維護 一種非接觸式儀表，不跟液體直接接觸，因此故障率 較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。 多種防護 儀表的防護等級達到 IP65；所有的輸入、輸出線均具有防雷、防短路 的保護功能。

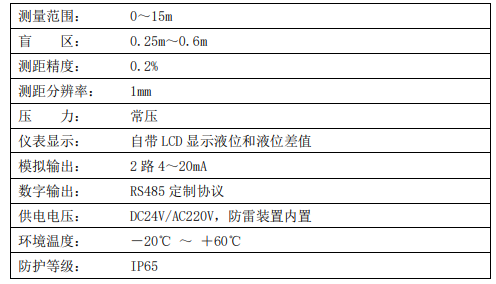

2.技術指標
3.儀器規格及安裝

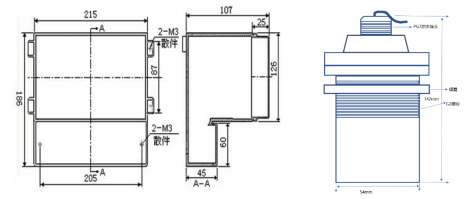

3.1 分體式規格尺寸
3.2 儀表安裝方式
支架安裝：差計安裝時，可將分體式主機固定于儀表箱安裝底板上，兩個傳感器（探 頭）采用 L 型支架安裝；
3.3 儀表安裝原則
傳感器發射面到最低液位的距離，應小于選購儀表的量程。
傳感器發射面到最高液位的距離，應大于選購儀表的盲區。
傳感器的發射面應該與液體表面保持平行。
傳感器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。 若池壁或罐壁不光滑，儀表需離開池壁或罐壁 0.5m 以上。若換能器發射面到最高 液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保 持光滑。
3.4 安裝注意事項
儀表外殼最好與大地可靠相連。
電線、電纜保護管，要注意防止積水過多。
儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在儀表的進出線 端另外安裝專用的防雷裝置。
儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出
儀表的工作要求時，最好在液位儀周圍加設防高、低溫裝置。
3.5 儀表接線

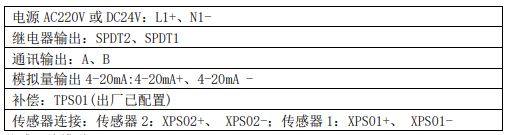

傳感器線纜說明：
高頻線接正極（XPS02+或 XPS01+）；屏蔽線接負極（XPS02-或 XPS01-）
注：傳感器專用線纜的長度應（分體機專用）≤50 米；
儀表使用 DC24V 時，在儀表上電后，儀表電源輸入端的電壓不低于 20V；
4～20mA 輸出線的最大負載應小于 500 歐姆；
特別注意：在對儀表接線時請分清楚各接線端子正負極，以免造成儀器損壞！
4.儀表現場標定說
4.1 按鍵說明
儀表有四個按鍵組成，如下：
【Mode】：模式鍵。在儀表正常工作時，按擊該鍵可進入參數設置菜單；在菜單中， 按擊該鍵，則可退出本級菜單，退回到上一級菜單。
【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵作加 法鍵用。
【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵作減 法鍵用。
【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時作移位鍵用。
4.2 標定方法
特別需要說明，下面文字中會出現許多探頭 1、探頭 2，需要說明的是：
連接到主機上 XPS01 的探頭為探頭 1；
連接到主機上 XPS02 的探頭為探頭 2；
儀表、探頭固定完畢即可上電進入測量，儀表會顯示 2 個液位數值及液位差，如下 圖所示。此時的 2 個液位值并不是 2 個探頭對應的實際液位值，需要分別對 2 個探 頭的液位進行標定，下面介紹兩種標定方法：
現場標定差計時下面兩種標定方法只需要選其一！
方法 1：根據實測液位高度進行標定
標定探頭 1 液位的步驟：
Mode－>顯示 Level 菜單，按 OK－>顯示 Sense1 菜單，按 OK－>輸入探頭 1 的實測 液位 Y1（單位米），按 Mode－>回到 Level 菜單，按 Mode－>顯示 Exit 菜單，按 OK －>儀表保存數據并退出復位。
標定探頭 2 液位的步驟： Mode－>顯示 Level 菜單，按 OK－>顯示 Sense1 菜單，按▼－>顯示 Sense2 菜單， 按 OK－>輸入探頭 2 的實測液位 Y2（單位米），按 Mode－>回到 Level 菜單，按 Mode －>顯示 Exit 菜單，按 OK－>儀表保存數據并退出復位。
注意：每設置好一個數據都需要保存、退出復位一次！
方法二：根據探頭安裝高度進行標定
如果現場沒法測量液位的情況下，可以使用本菜單進行儀表的標定。
標定探頭 1 安裝高度的步驟：
Mode－>顯示 Level 菜單，按三下▼－>顯示 TH 菜單，按 OK－>顯示 Sense1 菜單， 按 OK－>輸入探頭 1 的安裝高度 TH1（單位米），按 Mode－>回到 TH 菜單，按 Mode －>顯示 Exit 菜單，按 OK－>儀表保存數據并復位 。
標定探頭 2 安裝高度的步驟：
Mode－>顯示 Level 菜單，按三下▼－>顯示 TH 菜單，按 OK－>顯示 Sense1 菜單， 按▼－>顯示 Sense2 菜單，按 OK－>輸入探頭 2 的安裝高度 TH2（單位米），按 Mode －>回到 TH 菜單，按 Mode－>顯示 Exit 菜單，按 OK－>儀表保存數據并復位。 標定方法一與標定方法二，可參考以下附圖：
6.儀表菜單說明

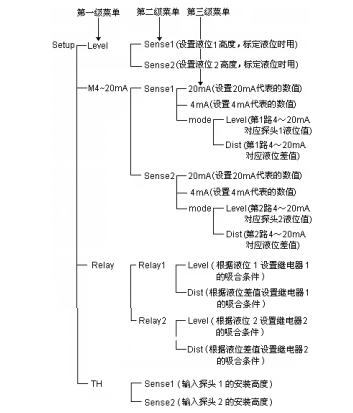

菜單結構如下圖，共分三級菜單，按【OK】鍵進入下級菜單，按【Mode】鍵返回上 級菜單。
7.儀表其它菜單說明及設置方法
7.1 菜單 4～20mA 參數的設置
儀表出廠時，模擬 4～20mA 電流缺省設置為 4mA 代表 0.000m，20mA 代表儀表 的最大量程，如 3.000m。用戶可以根據下面的設置步驟進行設置。
第一路模擬 4～20mA 輸出量程的設置：
Mode－>顯示 Level 菜單，按▼－> 顯示 M4~20mA 菜單，按 OK－>顯示 Sense1 菜單，按 OK－>顯示 20mA 菜單，再按▲/▼鍵翻到 mode 菜單，按 OK－>顯示 Level 菜單，按▲/▼選擇第一路模擬 4～20mA 電流輸出代表探頭 1 的液位 Level 還是液 位差 Dist，選擇好后按 OK－>回到 mode 菜單，按▲/▼ 鍵選擇對 4 mA 還是 20mA 進行設置，選好后按 OK －>輸入該電流相對應的液位值或液位差值（單位米），按 Mode－>回上一級菜單，按 Mode－>回 M4~20mA 菜單，按 Mode－>顯示 Exit 菜單，按 OK－>儀 表保存數據并復位。
第二路模擬 4～20mA 電流的設置的步驟：
Mode－>顯示 Level 菜單，按▼－> 顯示 M4~20mA 菜單，按 OK－>顯示 Sense1 菜單，按▼－>顯示 Sense2 菜單，按 OK－>顯示 20mA 菜單，再按▲/▼鍵翻到 mode 菜單，按 OK－>顯示 Level 菜單，按▲/▼選擇第二路模擬 4～20mA 電流輸出代表 探頭 2 的液位 Level 還是液位差 Dist，選擇好后按 OK－>回到 mode 菜單，按▲/▼ 鍵選擇對 4 mA 還是 20mA 進行設置，選擇好后按 OK －>輸入該電流相對應的液位 值或液位差值（單位米），按 Mode－>回上一級菜單，按 Mode－>回到 M4~20mA 菜單， 按 Mode－>顯示 Exit 菜單，按 OK－>儀表保存數據并復位。
注：超聲波液位差計出廠默認模擬量輸出為只帶一路輸出，即第一路模擬量輸出！
7.2 菜單 Relay（繼電器）參數的設置
超聲波液位差計能提供 2 路開關量輸出信號，用戶可以根據現場設備的要求進 行控制邏輯的編輯。
注：儀表的繼電器輸出有功率限制，不能直接用來控制電機電源的開和關，切記！
第一路開關量輸出的設置步驟：
Mode－>顯示 Level 菜單，按兩下▼－>顯示 Relay 菜單，按 OK－>顯示 Relay1 菜單，按 OK－>顯示 Level 菜單，按▲/▼鍵選擇第一路開關量輸出邏輯是根據探 頭 1 的液位 Level 還是液位差 Dist，選擇好后按 OK－>輸入繼電器 1 吸合邏輯， 按 Mode－>退回 Relay1 菜單，按 Mode－>回到 Relay 菜單，按 Mode－>顯示 Exit 菜 單，按 OK－>儀表保存數據并復位 。
第二路開關量輸出的設置步驟：
Mode－>顯示 Level 菜單，按兩下▼－>顯示 Relay 菜單，按 OK－>顯示 Relay1 菜單，按▼－>顯示 Relay2 菜單，按 OK－>顯示 Level 菜單，按▲/▼鍵選擇第二 路開關量輸出邏輯是根據探頭 2 的液位 Level 還是液位差 Dist，選擇好后按 OK－> 輸入繼電器 2 吸合邏輯，按 Mode－>退回 Relay2 菜單，按 Mode－>回到 Relay 菜 單，按 Mode－>顯示 Exit 菜單，按 OK－>儀表保存數據并復位。 繼電器邏輯編寫的說明 繼電器邏輯編寫界面如圖所示：
當編輯繼電器邏輯時，閃動的數字為當前可更改的數字。按▲/▼鍵，數字會 變化，按 OK 鍵閃動光標會移到下一數字上。繼電器的 邏輯是由 “A、數值 1、 B、C、數值 2”五部分組成。其中 A 和數值 1，組成了繼電器吸合的第一個條件； C 和數值 2，組成了繼電器吸合的第二個條件。
A 位置上可以選擇 “大于>”、 “小于<”兩種符號。
B 位置上可以選擇 “與&”、 “或 |”、“無條件 N”、“有條件^”共四種符號。
C 位置上可以選擇 “大于>”、 “小于<”兩種符號。
數值 1、數值 2 位置可以輸入相應探頭的液位、或液位差值。
下面重按解釋位置 B 上的符號，請仔細體會不同符號之間的區別：符號選擇“&” 時，表示當液位值（液位差值）滿足兩個條件時繼電器吸合，否則繼電器開啟。符 號選擇“|”時，表示當液位值（液位差值）滿足兩個條件之間的任何一個時繼電 器吸合，否則繼電器開啟。符號選擇“N”時，位置 C 和數值 2 就隱藏起來了。表 示當液位值（液位差值）滿足第一個條件時繼電器吸合，否則繼電器開啟。符號選 擇“^”時，表示當液位值（液位差值）滿足第一個條件時繼電器吸合，當液位滿 足的二個條件時繼電器開啟。
例如：
設置：>1.00 N：表示繼電器在液位大于 1m 時吸合，小于 1m 時開啟；
設置：>4.00 & < 8.00：表示繼電器在液位 4～8m 時吸合，液位小于 4m 或大于 8m 時開啟；
設置：<1.00 | > 4.00：表示繼電器在液位小于 1m 或大于 4m 時吸合，液位在 1～ 4m 時開啟；
設置：<1.00 ^ > 4.00：表示繼電器在液位小于 1m 時吸合，大于 4m 時開啟（用 于單泵進水）；
設置：>4.00 ^ <1.00：表示繼電器在液位大于 4m 時吸合，小于 1m 時開啟（用于 單泵排水）；
