一、PH計 HY-YP510概述
衷心感謝您選購本公司工業在線 pH/ORP 計！
pH/ORP 計是用來測試水質 pH/ORP 值的智能在線儀器，具有功能齊全， 性能穩定可靠，操作簡便，安裝維護方便等特點，適用工企業測試和控制 pH/ORP 等各種領域。
PH計 HY-YP510具有如下特點：
? 采用 2.4 寸 128*64 點陣屏，中文菜單顯示，操作簡便。
? 隔離式 4-20mA 電流輸出，電流輸出可更改，干擾小。
? 高低點兩路獨立的控制輸出，范圍可調。
? 溫度測量功能，可自動/手動溫度補償。
? 隔離式 RS485 通訊輸出功能（選配）。
? 密碼功能。
? 背光控制功能（選配）。
? 3 種標定方式選擇，標定中文顯示，操作簡便。
? 查看電極標定性能。
二、PH計 HY-YP510包裝配置
請確認您所購買的儀表，包裝盒是否完整，如有包裝損壞或是有任何短 缺的情形，請盡快與經銷商聯系。
pH/ORP 計有以下配置。
標準配置
□ 儀表一臺
□ pH/ORP 電極一支
□ 合格證一張
□ 用戶使用說明書一本
□ pH 校準緩沖劑 1 套 可選附件
□ 電極安裝支架
□ 電極流通杯
□ 水、氣清洗裝置
□ 控制柜

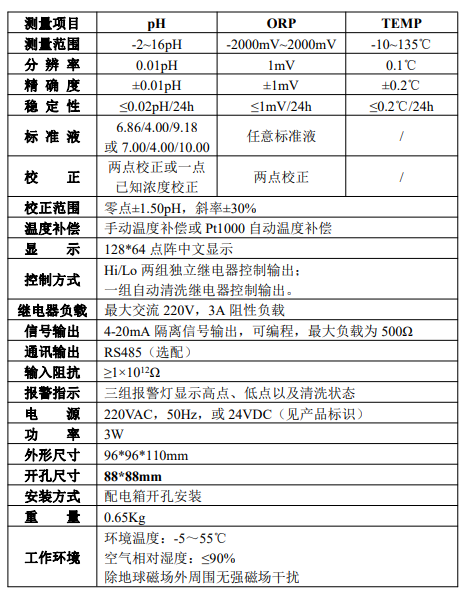

三、技術參數
四、安裝說明
4.1 注意事項
1、安裝前請仔細閱讀理解使用說明書，以免接線不正確導致儀表損壞。
2、請選擇通風良好的位置安裝，要注意儀表及電纜的防水，并避免在有 腐蝕性環境中使用。
3、在所有接線完成前，請勿給儀表通電，以免發生意外。
4、電極信號的傳輸須采用 RG58 高絕緣特殊同軸纜線，不可隨便用一般 電線代替，否則將產生錯誤的測量結果。
5、儀表內的控制器為小電流繼電器，若要控制較大動力的設備時，請外 接電流容量較大的繼電器，以免燒壞主機內部繼電器。

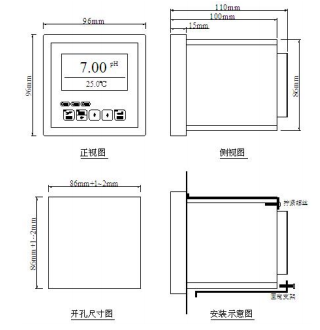

4.2 儀表安裝
1、預先在配電箱面板上開 88mm × 88mm 的安裝方孔。
2、將儀表從配電箱方孔中插入，將其附帶的固定支架安裝在上下兩側的 固定槽內，用十字型螺絲刀擰緊螺絲。

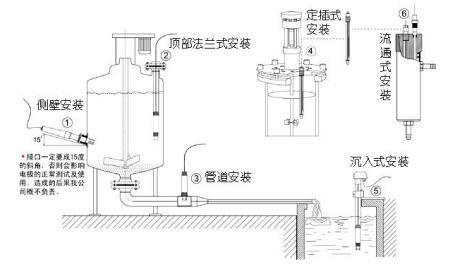

4.3 電極安裝
1、請不要把 pH 電極直接投入水中，應使用電極安裝支架。
2、務必使用生料帶（3/4 螺紋處）做好防水封閉工作，避免水進入 pH 電極中，造成 pH 電極損壞。

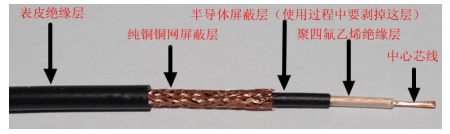

3、電極電纜為 RG58 信號屏蔽線，接線時應注意剝除透明信號軸線外包 裹的黑色導電橡膠薄層（不剝除干凈容易短路，導致測量出錯）。
4、若電極電纜線長度不夠時，可選用專用接線盒接線。
五、接線說明

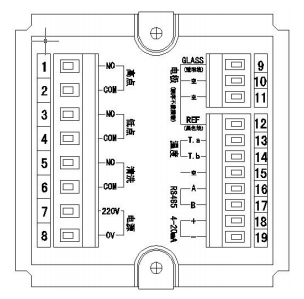

5.1 接線圖

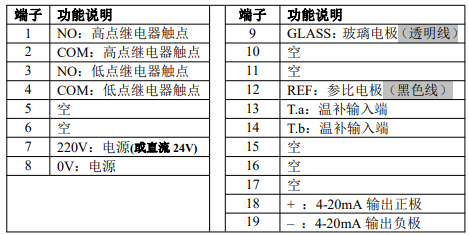

5.2 端口定義
注意：電極接線中 9 號端子和 12 號端子順序不能接錯。
六、面板及按鍵說明
6.1 面板圖

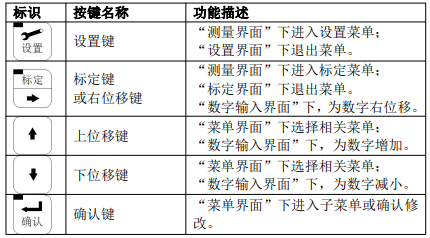

6.2 按鍵定義
6.3 指示燈定義

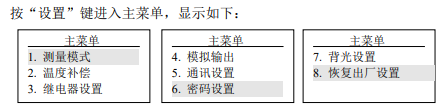

七、儀表設置
7.1 測量模式：
本儀表具有 pH 測量和 ORP 測量模式，當前需要測量 pH 值時，選擇 pH 模式，接 pH 電極。需要測量 ORP 值時，選擇 ORP
7.2 溫度補償：
本儀表采用手動和自動兩種溫度補償方式。
自動補償需接帶 PT1000 溫度傳感器的電極，儀表顯示是被測溶液當前 溫度值。若選擇手動溫度補償方式，可以通過“↑”鍵或“↓”鍵更改溫度值。
7.3 繼電器設置：

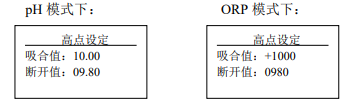

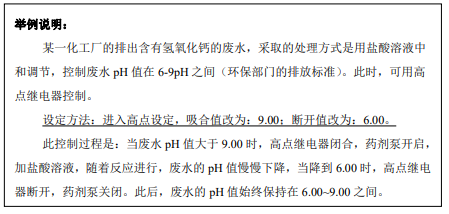

7.3.1 高點設定:
在 pH 模式下，高點繼電器一般用于加酸計量泵控制。
設定方法：設置一個區間范圍值（吸合值和斷開值，注意：吸合值 > 斷開值）。當測量數值大于吸合值時，繼電器閉合，計量泵開始工作；當測量數 值小于斷開值時，繼電器斷開，計量泵停止工作。
在 ORP 模式下，高點繼電器一般用于加還原劑計量泵控制。設定方法同 pH 模式。

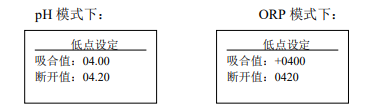

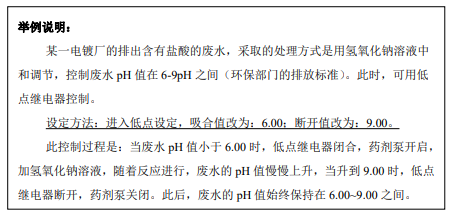

7.3.2 低點設定:
在 pH 模式下，低點繼電器一般用于加堿計量泵控制。
設定方法：設置一個區間范圍值（吸合值和斷開值，注意：吸合值 < 斷開值）。當測量數值小于吸合值時，繼電器閉合，計量泵開始工作；當測量數值大于斷開值時，繼電器斷開，計量泵停止工作。
在ORP 模式下，高點繼電器一般用于加氧化劑計量泵控制。設定方法同 pH 模式。
7.3.3 清洗設定（選配）：
本機具有清洗功能輸出，清洗時間單位為秒，每次清洗的間隔時間為小 時。儀表可通過“↑”鍵或“↓”鍵更改時間值。
具體清洗電極時需選配清洗套裝，可選自來水清洗或空氣清洗。

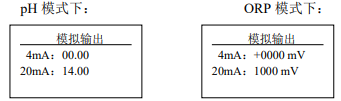

7.4 模擬輸出：
儀表可通過“↑”鍵或“↓”鍵更改 4mA 和 20mA 輸出值，按“確認”鍵 確認。
7.5 通訊設置：（選配）
儀表可通過“↑”鍵或“↓”鍵更改地址和波特率，按“確認”鍵確認。
7.6 密碼設置：
本儀表具有密碼功能，此密碼可用于“設置”菜單和“標定”菜單，默 認為不啟用。當啟用密碼后，進入“設置”菜單和“標定”菜單需輸入密碼。 密碼可更改，若用戶忘記密碼，可通過同時按“↑”鍵或“↓”鍵 3 秒，輸入 密碼“1234”，進入“系統維護”界面，可查看當前密碼。
7.7 背光設置：(選配)
當選擇常亮?xí)r，背光一直點亮；當選擇自動，當有按鍵操作時，背光點 亮，按鍵不操作時，3 分鐘后背光關閉。
7.8 恢復出廠設置：
當儀表恢復出廠設置后，“設置”菜單中所有設置恢復成出廠默認值。
八、儀表標定：

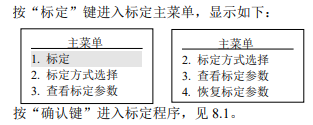

8.1 標定：
8.1.1 pH 模式下標定：

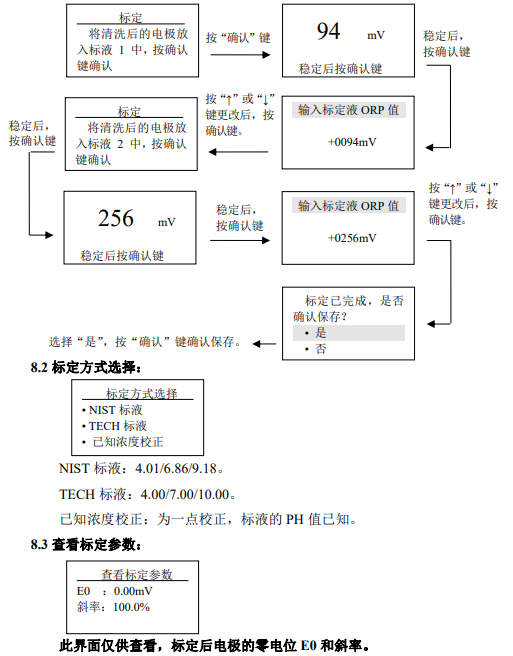

8.1.2 ORP 模式下標定：
ORP 校準過程中可由用戶任意設定校正數值，在此向用戶提供兩種標準 液的配制方法：
94 mV：標準 6.86pH 液中加入稍過量醌氫醌。
256 mV：標準 4.00pH 液中加入稍過量醌氫醌

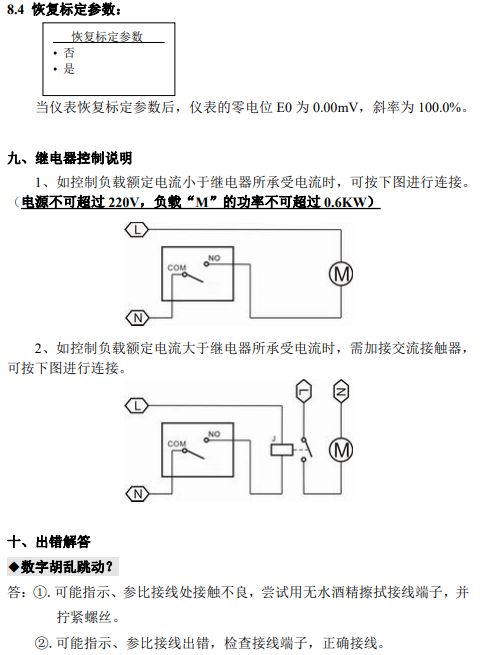

用戶須知
◆ 使用時請遵守本說明書的操作規程及注意事項。
◆ 本儀器只有一個電極輸入端，在選擇 pH 模式時應安裝 pH 電極，選擇 ORP 模式時應安裝 ORP 電極。
◆ 電極安裝應使用護套及支架，不能直接放入水中，以免造成電極損壞。
◆ 為使測量更精確，電極須經常清洗，并配合儀表進行校正。
◆ 第一次使用的 pH 電極或長期停用的 pH 電極，在使用前必須在 3mol/L 氯化鉀溶液中浸泡 24 小時。
◆ 在儀表校正之前，儀器須開機預熱 30 分鐘以上。
◆ 在使用過程中若發現儀器工作異?；驌p壞，請及時聯系廠商，切勿自行 修理。
◆ 因產品更新?lián)Q代，說明書如有變動恕不另行通知。
