一 溶解氧測定儀HY-DOG100概述
工業溶解氧測定儀HY-DOG100（以下簡稱儀表）是帶微處理器的水質在線監測儀。廣泛用于工業水、生活水和污水處理，及養殖業等。對水溶液中的含氧量進行連續監測和控制。
儀表采用LCD液晶顯示屏；智能型中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償，電極自動標定。
二 結構特征和工作原理
2.1結構特征：
整套測量系統主要由儀表（二次表）和溶氧電極（一次表）兩部分組成，溶氧電極接觸被測溶液，儀表顯示水溶液的含氧量和溫度及工作狀態。
2.2工作原理：
氧電極以鉑金（Pt）坐陰極，Ag/AgCl作陽極，電解液為0.1M氯化鉀（KCl），用硅橡膠滲透膜作透氣膜。測量時，在陽極和陰極間加上0.68V的極化電壓，氧通過滲透膜在陰極消耗，透過膜的氧量與水中溶解氧濃度成正比，因而電極間的極限擴散電流與水中溶解氧濃度成正比，儀表檢測此電流并經運算變換成氧濃度。同時熱敏電阻檢測溶液的溫度，并對氧濃度進行溫度補償。
電極上的電極反應為：
陰極（Pt）O2＋2H2O＋4e=4OH-
陽極（Ag）4Ag＋4Cl-=4AgCl＋4e
三 技術參數
（1）測量范圍：溶解氧：0～25.00mg/L； 溫 度：0～60℃；
（2）測量誤差：溶解氧：±1%F?S；溫 度：±0.5℃
（3）自動溫度補償：0～60℃；
（4）電極殘余信號：＜1‰；
（5）響應時間（終值90%）：25℃時＜60S；35℃時＜30S；
（6）穩定性：在常壓恒溫下，每星期漂移＜2%F?S；
（7）信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；
20～4mA(負載電阻＜750Ω)；
（8）兩組繼電器控制觸點：3A 240VAC，3A 28VDC或120VAC；
（9）供電電源：85～265VAC±10%,50±1Hz，功率≤3W；
9～36VDC，功率≤3W（選配）；
（10）外型尺寸：96×96×130mm；
（11）安裝方式：盤裝（嵌入式）；開孔尺寸：91×91mm；
（12）儀表重量：0.5kg；
（13）工作環境：
環境溫度：-10～60℃；
相對濕度：不大于90%；
除地球磁場外周圍無強磁場干擾。
四 功能特性
※ 智能性：采用單片微處理機完成溶解氧值測量、溫度測量和補償；
※ 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作；
※ 多參數同屏顯示：同時顯示溶解氧值、溫度值和工作狀態；
※ 軟件設定輸出方式：軟件選擇0～10mA或4～20mA輸出；
※ 測量范圍和報警上、下限自由設定；上、下限超限報警提示；
※ 兩組繼電器控制，遲滯量控制范圍可調；
※ 自設密碼和服務指南：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；為用戶提供技術支持和售后服務聯系方法。
※ RS485//RS232通訊接口與電腦連接。
五 安裝與電氣連接
儀表應安裝在清潔、干燥、通風好、無震動的地方。儀表周圍應有一定的空間，便于儀表的操作及檢修，儀表應盡可能接近取樣點，以便于進行電氣連接。儀表與傳感器之間的距離不要太遠以方便校準操作。
5.1安裝：儀表適合上盤嵌入安裝，開孔尺寸見圖一，開孔尺寸為91×91mm。把儀表嵌入方孔中，用配置的支架固定即可。
圖一 儀表安裝開孔尺寸
5.2電極安裝

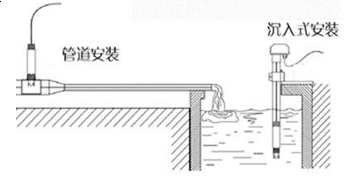

圖二 電極安裝參考圖

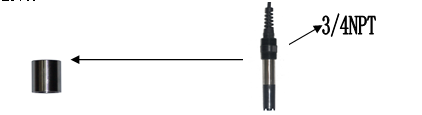

①管道安裝：
安裝底座 適用電極類型

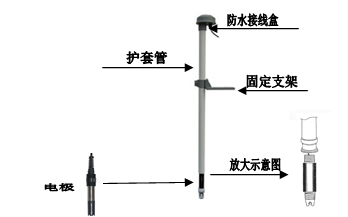

②沉入式安裝（如安裝在曝氣池，電極頭部請做防護措施，禁止氣泡直接沖擊電極頭部）：
說明：將電纜線從護套管中穿過，電極螺紋與護套管的螺紋連接（使用防水膠布進行防水處理），兩根護套管之間的連接一定要防水，防止溶液滲透入護套管內腐蝕電纜線，將護套管固定在固定支架上，護套管頂部用黑色防水橡膠帽蓋住防止雨水從頂部進入護套管內。
③法蘭式安裝：根據用戶需求訂制法蘭安裝。
④其他方式：如以上沒有找到合適安裝方法，請與廠家聯系訂制特殊方式。
5.3儀表后接線板連接
接線說明：
1、AHNC 繼電器高報警常閉觸點
2、AHCOM 繼電器高報警常開觸點
3、AHNO 繼電器公共端觸點
4、ALNC 繼電器低報警常閉觸點
5、ALCOM繼電器低報警常開點
6、地線
7、交流-火線/或直流＋（請注意儀表配置供電電源）
8、交流-零線/或直流－（請注意儀表配置供電電源）
9、電極接線端（溶氧電極陰極）
10、電極接線端（溶氧電極陽極）
11、電極接線端（溫度電極）
12、電極接線端（溫度電極）
13、電極接線端（屏蔽）
14、電流輸出1+
15、電流輸出公共端
16、電流輸出2＋（選配）
17、～24、空
25、通訊＋（選配）
26、通訊－（選配）
5.4電氣連接：儀表與傳感器電極的連接：供電電源、輸出信號、繼電器報警觸點及傳感器電極與儀表的連接均在儀表后部，按圖三接線。電極固定的電纜線引線長度常規為5-10米，接線端部有帶標號的插片，將其插入儀表后部數字符號相同的接線端擰緊即可。

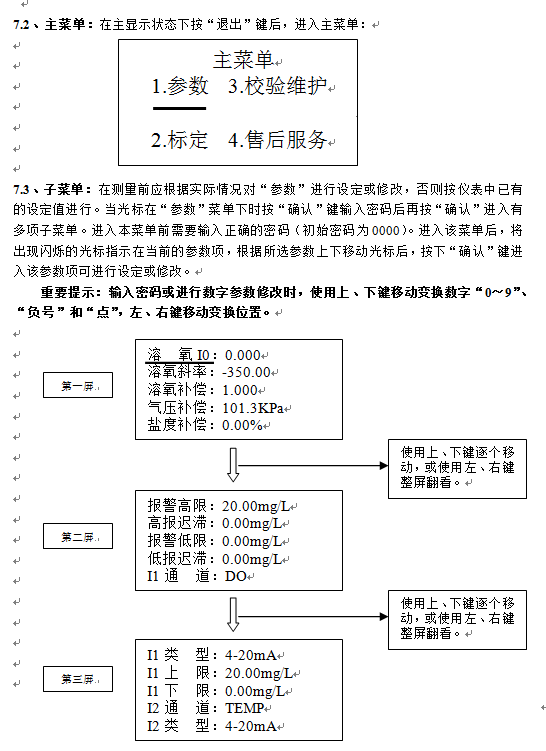

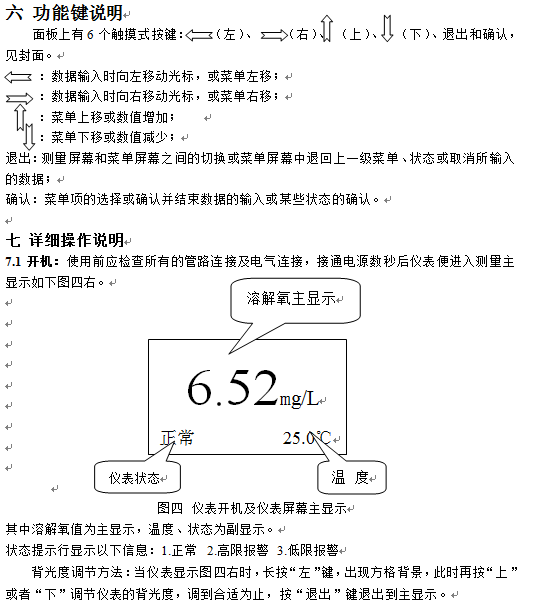

7.4、參數說明：
1）“溶氧I0”和“溶氧斜率”：此兩項用于設置電極零電流和電極斜率。經標定后的I0和斜率同樣被記錄在參數菜單內。
2）“溶氧補償”“氣壓補償”“鹽度補償”：此功能用于數據標定或環境參數設置補償數據。3）“報警高限”“高報遲滯”、“報警低限”“低報遲滯”：設置報警值及遲滯量。
4）“I1通道”：用于設置第一路電流值對應類別；
“I1類型”：用于設置第一路電流值輸出方式，4-20mA、0-10mA、20-4mA。
“I1上限”：用于設置第一路電流對于上限。
“I1下限”：用于設置第一路電流對于下限。
5）“I2通道”：用于設置第二路電流值對應類別（選配功能）；
“I2類型”：用于設置第二路電流值輸出方式，4-20mA、0-10mA、20-4mA。
“I2上限”：用于設置第二路電流對于上限。
“I2下限”：用于設置第二路電流對于下限。
6）“溫度類型”：可設置NTC2.252K、NTC10K、PT100、PT1000，其它可定制。
7）“溫度方式”和“人工溫度”：“溫度方式”分“實測”和“人工”，“實測”指溫度由溫度傳感器測量得到的；“人工”指溫度是人為設定。“人工溫度”用于設置溫度值的大小。
8）“背光選擇”和“背光時間”：背光可設置常亮或節能，當選擇節能時，可設置背光的點亮?xí)r間1-999秒。
9）“濾波系數”：用于設置儀表信號采集的頻率，最大為2.00，最小為0.1。數值越小采集頻率越快，反之則越慢。如儀表在一些場合受干擾或其它原因測量數值不穩定，可將“濾波系數”設置為1或更大以減慢儀表采集頻率，減輕干擾保持穩定。
10）“表號”：用于通訊時對于儀表的設置，1-32。
7.5標定說明：
由于每支氧電極的零電流及斜率不盡相同，且隨著填充液的消耗，零電流和斜率在使用過程中會逐漸變化，產生老化現象，而且每次加填充液或換膜也會引起零電流和斜率的變化，這就需要定期進行“標定”，以保證足夠的測量精度。進入本菜單前需要輸入正確的密碼，初始密碼為0000。

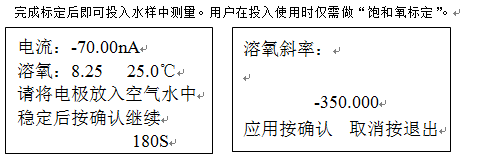

“飽和氧標定”：標定前電極頭部氧膜內應灌滿填充液，安裝完好后保持電極頭部干凈，插入水樣中；然后電極的電纜線按標號準確接至儀表通電活化1～2小時。從水樣中取出電極垂直置于空氣中，用干凈濾紙將電極頭部的水滴輕輕吸干。然后操作儀表進入“飽和氧標定”見下左圖。待輸入電流相對穩定后（通常5分鐘左右），會自動標定，或人工按確認鍵繼續，之后顯示標定結果參考見下右圖。此時先按確認鍵后再按退出鍵，儀表標定出的顯示數值應符合或接近附錄A，見P11頁。

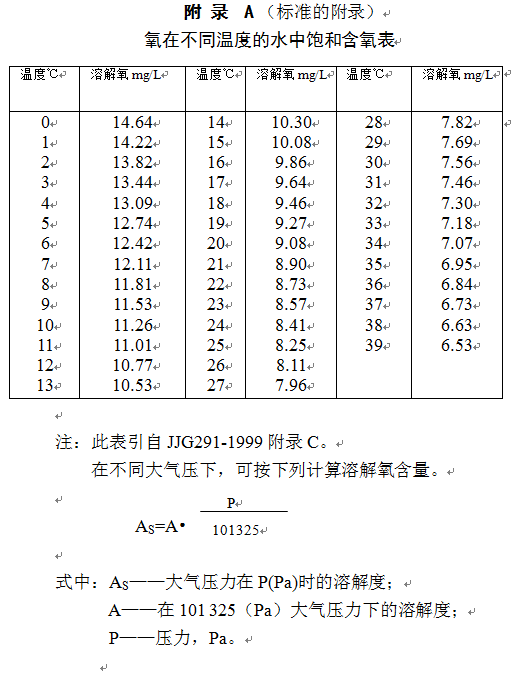

“現場標定”：“現場標定”方法同“飽和氧標定”，標定后的結果記錄在參數菜單“溶氧補償”中。
八 校驗維護菜單

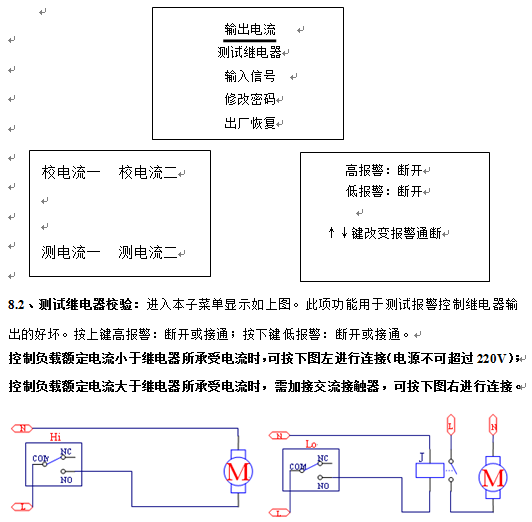

8.1輸出電流校驗：本項功能主要用于輸出電流的模擬校驗，讓用戶在全輸出范圍內檢查儀表輸出電流的準確性，二是與記錄儀或傳統的下位機相連時，可以檢查記錄儀和下位機采樣是否正確，以便查找故障。進入本子菜單會出現警告，提示你使用本功能前應該保證輸出電流的隨意變化不會引起任何危害。按“確認”鍵繼續，進入電流輸出設置屏幕見下圖。屏幕顯示值為當前輸出電流，用上下或左右鍵可改變當前的輸出電流，按“確認”鍵停止變動，或按“確認”鍵后跳出一個方框，直接在方框內輸出需要校驗的電流值。此時用萬用表測量輸出電流應與顯示值一樣或在誤差范圍內。
8.3、修改密碼：進入此子菜單后，首先輸入“原密碼”（初始密碼為0000），然后輸入“新密碼”后按“確認“即可完成用戶密碼的修改。
8.4、輸入信號校驗：此功能用于生產廠家進行模擬調試時使用。
8.5、售后服務：本菜單顯示銷售商的聯系方式。
九 日常維護
儀表一般不需要日常維護，如出現故障可與本公司聯系，在公司技術人員指導下進行調修。如用戶無校驗條件或需要維修請聯系生產廠商。
傳感器（氧電極）使用維護請注意以下幾點：
（1）拆裝電極時不能弄破滲透膜（氧膜）和碰破氧電極內芯頭部的玻璃球泡。
（2）儀表顯示值與實際測定值相差很大時，可能氧電極內填充液干涸，需重新灌入填充液。具體步驟如下：A.慢慢擰下電極頭部的黑色圓柱體狀的滲透膜（氧膜），注意：不能損壞滲透膜和擦傷撞破電極內芯頂部的玻璃球泡；B.倒掉圓柱體中剩余的填充液，（如氧膜外表面污染需用清水沖洗干凈。不要讓氧膜碰到其它東西，氧膜內不能用水沖洗。）灌滿原配的填充液后再裝入氧電極內芯，多余的填充液會隨電極的排氣槽自然排出（裝入時圓柱體中不能留有氣泡），然后小心擰上不銹鋼外套即可。經通電活化1小時以上重新進行“飽和氧標定”后投運。
（4）當現場較長時間斷水不使用時，應取出電極清洗干凈，倒掉膜內的填充液，套上保護帽，建議電極干燥存放。
（5）如果電極損壞或失效需更換電極，氧膜破損需替換。
